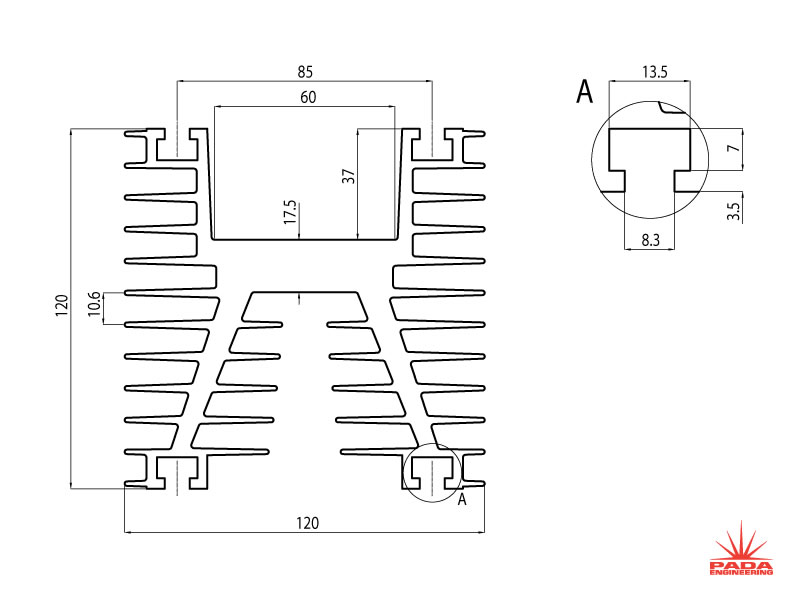

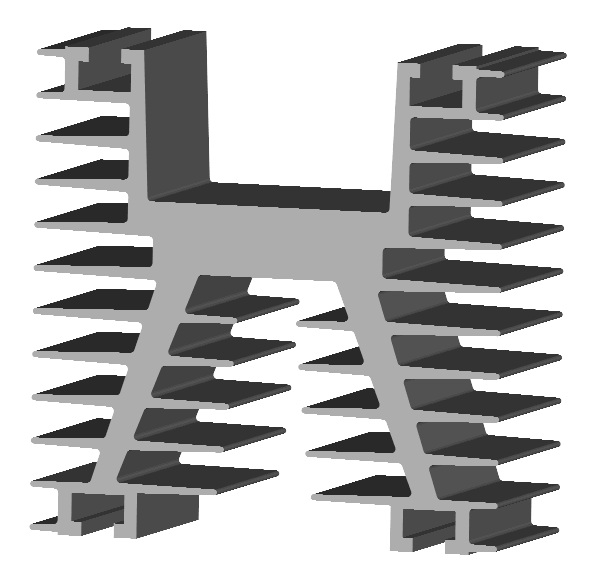

Hladnjak za diode i tristore na šraf M16 i M24 120x120x200

Semikron P1/200Za diode i tiristoreM16 = Rtha prirodno hladjenje 0.43°C/W (150W)M16 = Rtha forsirano hladjenje sa ventilatorom 0.17°C/WM24 = Rtha prirodno hladjenje 0.40°C/W (200W)M24 = Rtha forsirano hladjenje sa ventilatorom 0.15°C/WZa potrebe forsiranog hladjenja predvidjena ugradnja ventilatora dimenzije 120x120mmMože se koristiti i za manje diode i tiristore, potrebno je podesiti dužinuM8/75mm = Rtha prirodno hladjenje 1°C/W (50W) M8/75mm = Rtha forsirano hladjenje sa ventilatorom 0.45°C/W M8/120mm = Rtha prirodno hladjenje 1°C/W (100W) M8/120mm = Rtha forsirano hladjenje sa ventilatorom 0.40°C/WM12/75mm = Rtha prirodno hladjenje 0,85°C/W (70W) M12/75mm = Rtha forsirano hladjenje sa ventilatorom 0.33°C/W M12/120mm = Rtha prirodno hladjenje 0,60°C/W (120W) M12/120mm = Rtha forsirano hladjenje sa ventilatorom 0.28°C/W
